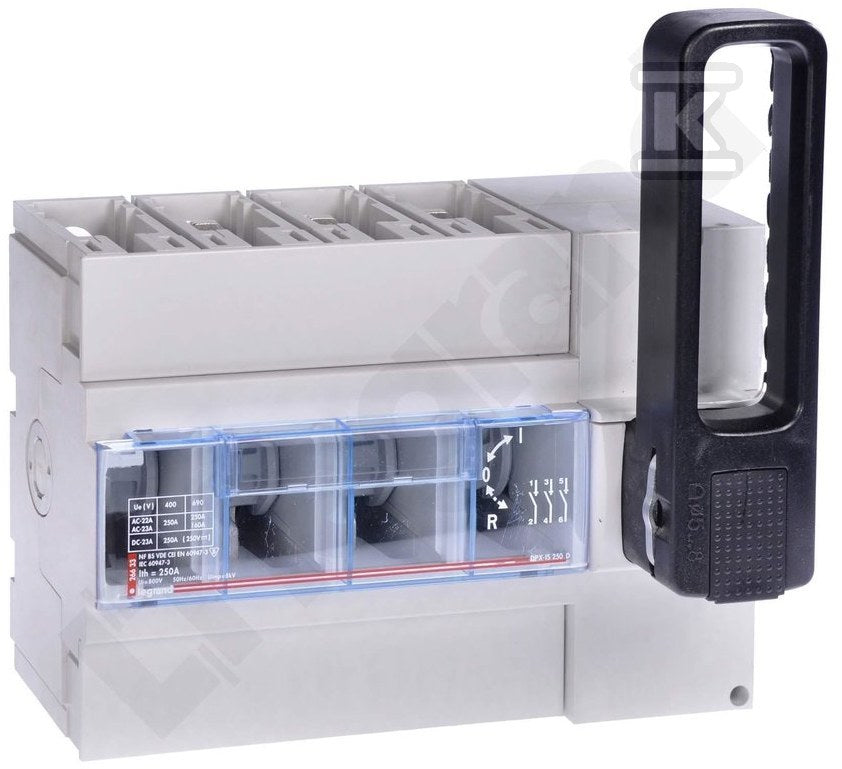

De lastscheider met zichtbare contactopening, draaiaandrijving aan de voorzijde, DPX-IS250 3P 250A is een apparaat met een complete behuizing. Hij is ontworpen voor inbouw in verdeelkasten en 4-gats paneelmontage. Het apparaat is niet geschikt voor centrale frontmontage of als omkeerschakelaar.
Een van de belangrijkste functies van deze lastscheider is de functie als veiligheids- en hoofdschakelaar. Hij kan ook worden gebruikt als noodschakelaar. Het aantal polen is drie en de maximale nominale bedrijfsspanning Ue AC is 690 V.
Deze oplossing kenmerkt zich door het ontbreken van een ingebouwde motoraandrijving en de mogelijkheid om te werken met een nominaal vermogen voor AC-23, 400 V op het niveau van 100 kW. De nominale continue stroom Iu bedraagt hier maar liefst 250 A.
De zichtbare contactopening van dit apparaat is een bijkomend voordeel - hierdoor is de gebruiker er zeker van dat het elektrische systeem daadwerkelijk geïsoleerd is vóór service- of onderhoudswerkzaamheden.
Dankzij zijn eigenschappen is dit type scheidingsschakelaar zeer veelzijdig en kan het worden gebruikt in diverse sectoren waar hoge veiligheidsnormen vereist zijn. Het is een betrouwbare en duurzame oplossing die een comfortabele bediening en bewaking van de status van het apparaat mogelijk maakt.
Vermeldenswaard is ook dat de DPX-IS250 3P 250A certificaten heeft die de kwaliteit en de naleving van de Europese normen bevestigen. Dit garandeert de gebruiker volledige veiligheid bij het werken met dit apparaat.
TECHNISCHE GEGEVENS
Apparaatuitvoering:
Compleet apparaat in behuizing
Voor inbouw in verdeelkasten:
ja
Voor centrale frontmontage:
nee
Voor montage op een plaat:
ja
Voor tussenmontage:
nee
Voor 4-gats paneelmontage:
ja
Als omkeerschakelaar:
nee
Als veiligheidsschakelaar:
ja
Als hoofdschakelaar:
ja
Als werkschakelaar:
ja
Als noodstopschakelaar:
ja
Kleur van het bedieningselement:
Zwart
Aantal polen:
3
Aantal wissel-hulpcontacten:
3
Aantal verbreek-hulpcontacten:
0
Aantal maak-hulpcontacten:
0
Maximale nominale bedrijfsspanning Ue AC:
690 V
Optionele motoraandrijving:
nee
Optionele spanningsafschakelspoel:
ja
Type actuator:
Knop
Type contactaansluiting hoofdcontact:
Schroefaansluiting
Beschermingsgraad (IP) van het frontdeel:
IP20
Beschermingsgraad (IP) van de Voorzijde:
IP20
Geïntegreerde motoraandrijving:
nee
Met vergrendeling:
ja
Nominaal bedrijfsvermogen voor AC-23, 400 V:
100 kW
Nominale bedrijfsspanning:
230 ... 690 V
Nominale continue stroom voor AC-21, 400 V:
250 A
Nominale continue stroom Iu:
250 A
Nominale voorwaardelijke kortsluitstroom Iq:
100 kA
Nominale kortsluitstroom Icw:
9 kA
Afmetingen en gewicht van de verkoopeenheid: 1 st.
L / B / H / Gewicht / Volume:
0,138 m / 0,195 m / 0,074 m / 2,894 kg / 0,002 m³
Douanecode: 85362090
