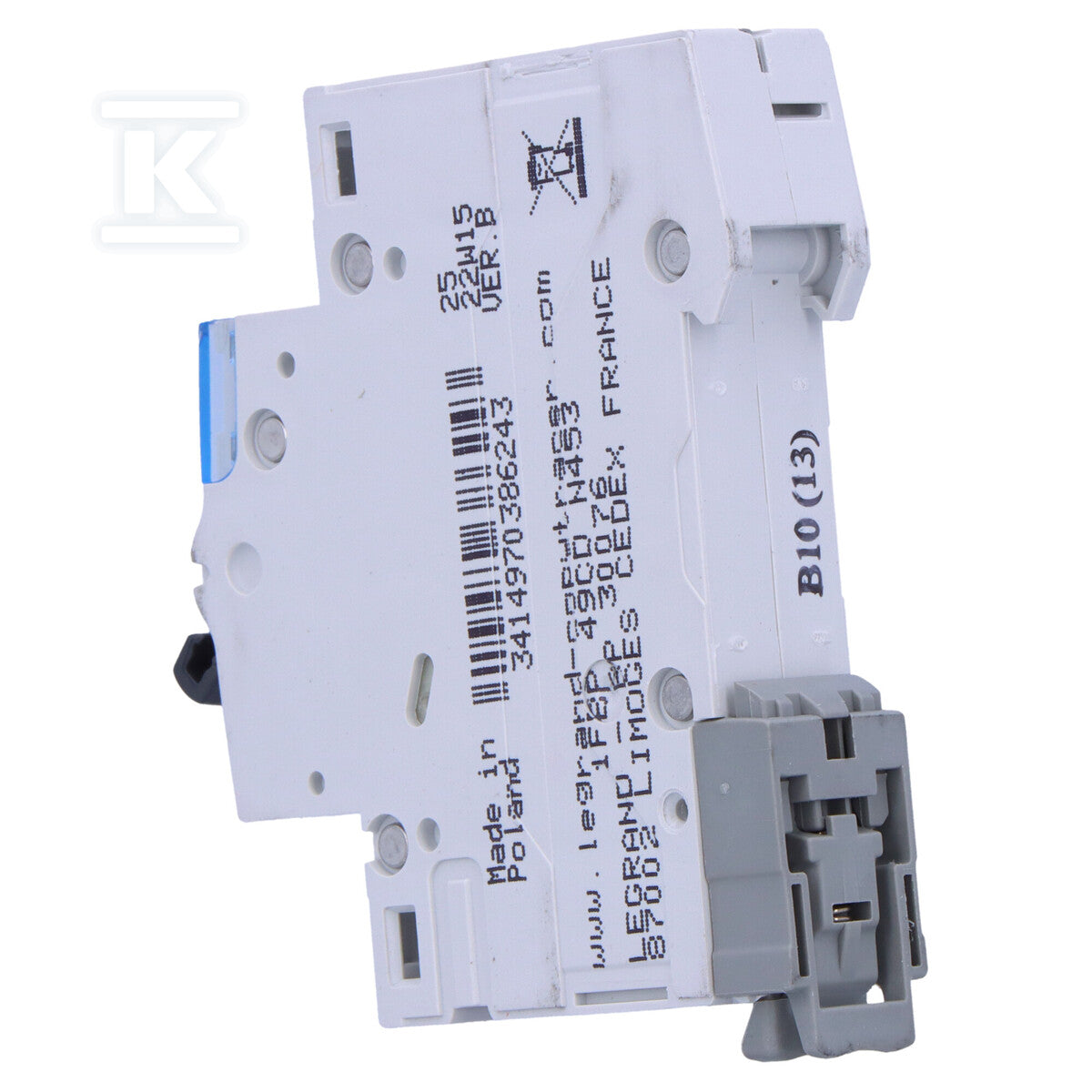

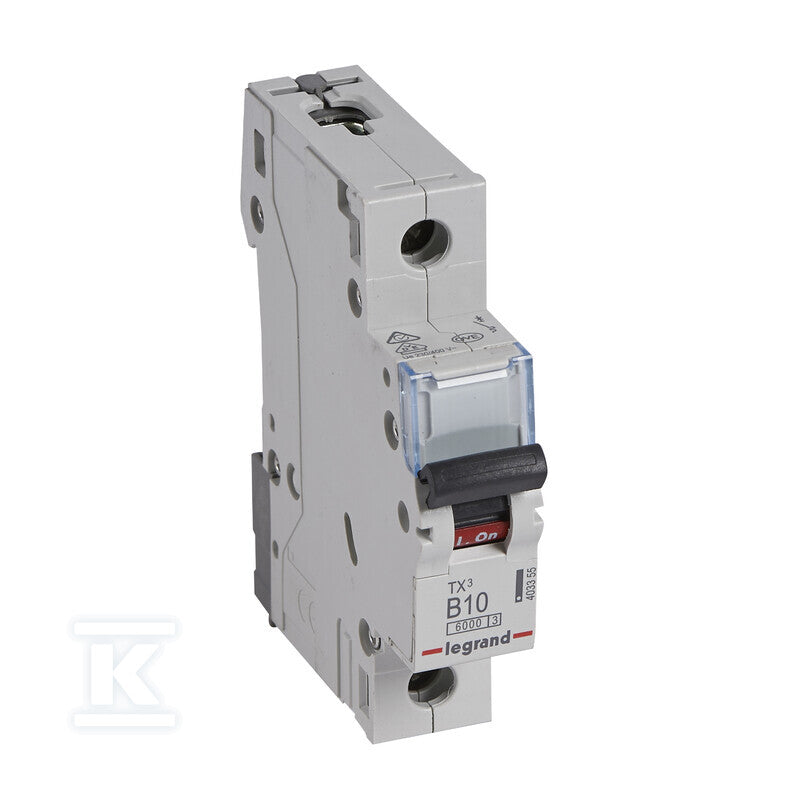

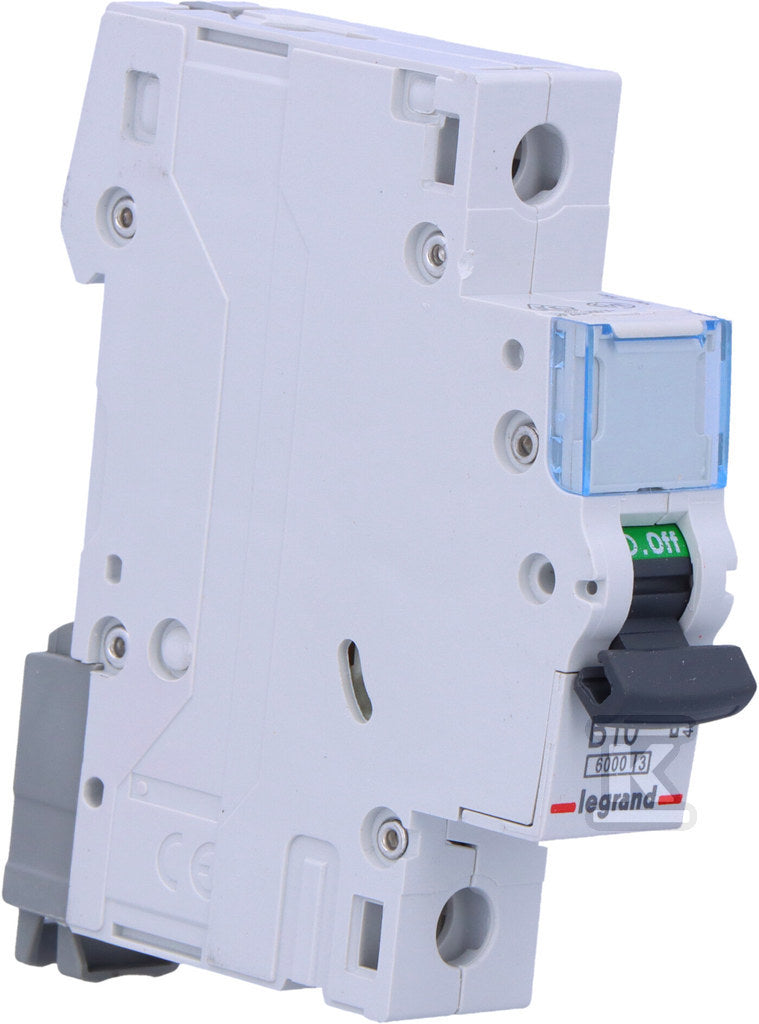

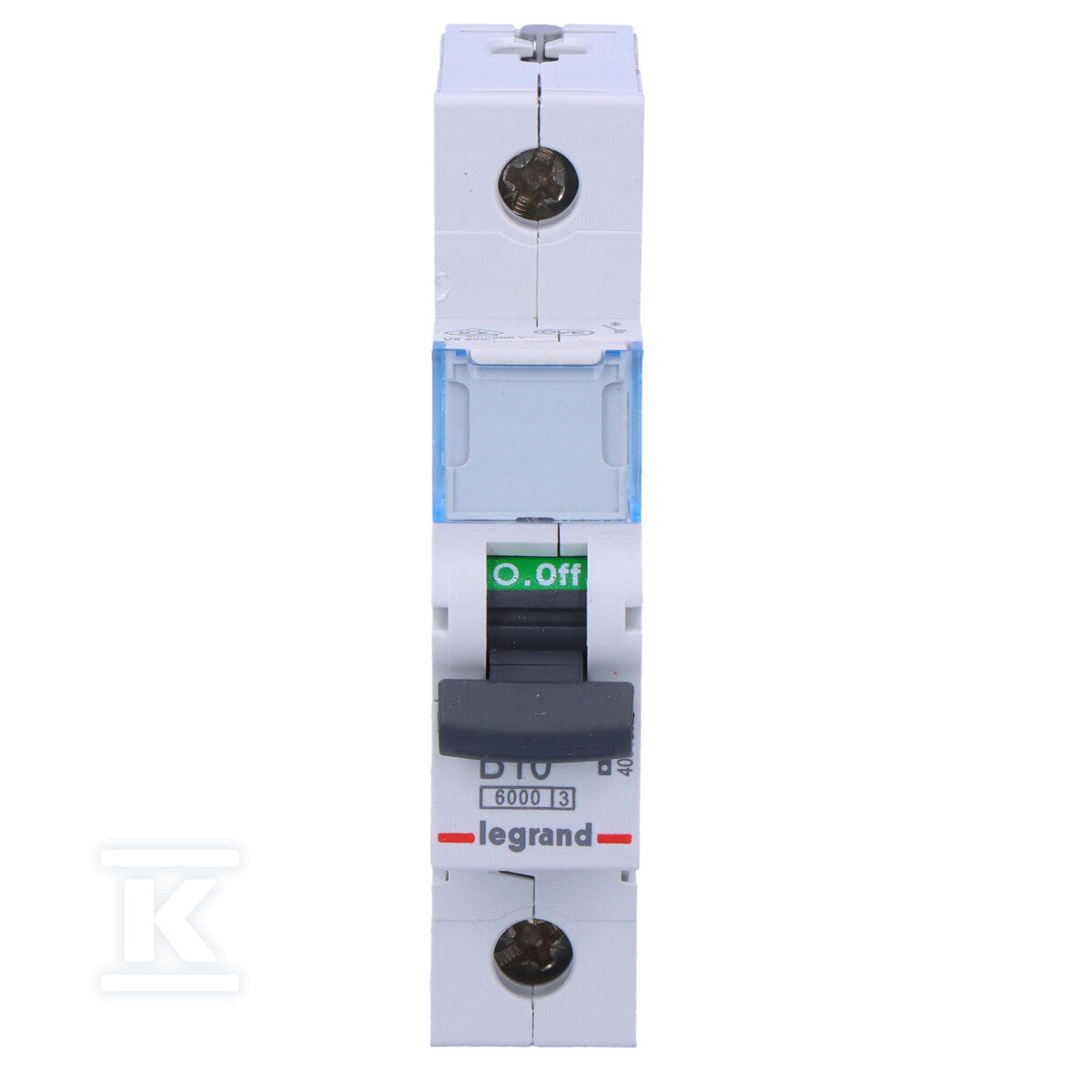

Stroomonderbreker S 301 1P B 10A 6000A TX3 403355 - beschrijving
De S 300 en S 310 stroomonderbrekers van de TX3-serie beschermen de elektrische installatie tegen kortsluiting en overbelasting. De oplossing met de onderste vergrendeling en de klemmenafdekkingen maakt de installatie en bedrading van het apparaat eenvoudig en comfortabel. Een belangrijk voordeel van de apparatuur uit de TX3-serie is de samenwerking met hulpapparatuur zoals: hulp- en signaleringscontacten, onderspannings- en overspanningsafschakelspoelen, externe aandrijvingen en andere.
Schakelautomaten S 300 TX3
Kortsluitvermogen: 6000 A (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2).
Beschikbare tijd-stroomkarakteristieken: B, C en D.
Geschikt voor nominale stroomsterktes van 0,5 tot 63 A.
Versies:
•enkelpolig (S 301 TX3),
•tweepolig (S 302 TX3),
•driepolig (S 303 TX3),
•vierpolig (S 304 TX3).
S 310 TX3 vermogensschakelaars
Kortsluitvermogen: 10000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2).
Beschikbare tijd-stroomkarakteristieken: B en C.
Gemaakt voor nominale stroomsterktes van 0,5 tot 63 A.
Uitvoering:
•enkelpolig (S 311 TX3),
•dubbelpolig (S 312 TX3),
•driepolig (S 313 TX3),
•vierpolig (S 314 TX3).
Overstroombeveiligingen serie S 300, enkelpolig S 301
Nominale spanning: 230/400 V AC
Beschermingsgraad:
Montage: TH35-rail
Kleur: grijs RAL 7035
Nominale stroom: 10 A
Kenmerk: B
Kortsluitvermogen: 6 kA
Maximale spanning: 440 V AC
Mechanische duurzaamheid: 20.000 cycli. Nominale frequentie: 50 tot 60 Hz
Aantal polen: 1
Isolatiespanning: 500 V
Levensduur: 4000 aansluitingen
Minimale spanning: 12 V AC
TECHNISCHE GEGEVENS
Activeringskarakteristiek:
B
Frequentie:
50 Hz
Voor inbouwmontage:
ja
Inbouwdiepte:
44 mm
Tegelijkertijd ontkoppelde N-pool:
nee
Energiebegrenzingsklasse:
3
Aantal polen:
1
Aantal polen (totaal):
1
Aantal beschermde polen:
1
Inbouwmontage:
ja
Mogelijkheid tot extra uitrusting:
ja
Nominale spanning:
230 V
Nominale isolatiespanning Ui:
500 V
Nominale stroom:
10 A
Spanningstype:
AC
Beschermingsklasse (IP):
IP20
Vervuilingsgraad:
2
Breedte uitgedrukt in aantal modules:
1
Explosieveilige uitvoering:
nee
Frequentiebereik:
50 ... 60 Hz
Nominaal schakelvermogen volgens EN 60898:
6 kA
Nominaal kortsluitvermogen Icn Volgens EN 60898 bij 230 V:
6 kA
Nominaal kortsluitvermogen Icn volgens EN 60898 bij 400 V:
6 kA
Nominaal kortsluitvermogen volgens IEC 60947-2:
6 kA
Nominale impulsspanning Uimp:
4 kV
Afmetingen en gewicht van de verkoopeenheid: 1 stuk.
L/B/H/Gewicht:
0,087 m / 0,017 m / 0,074 m / 0,106 kg
Douanecode: 85362090
